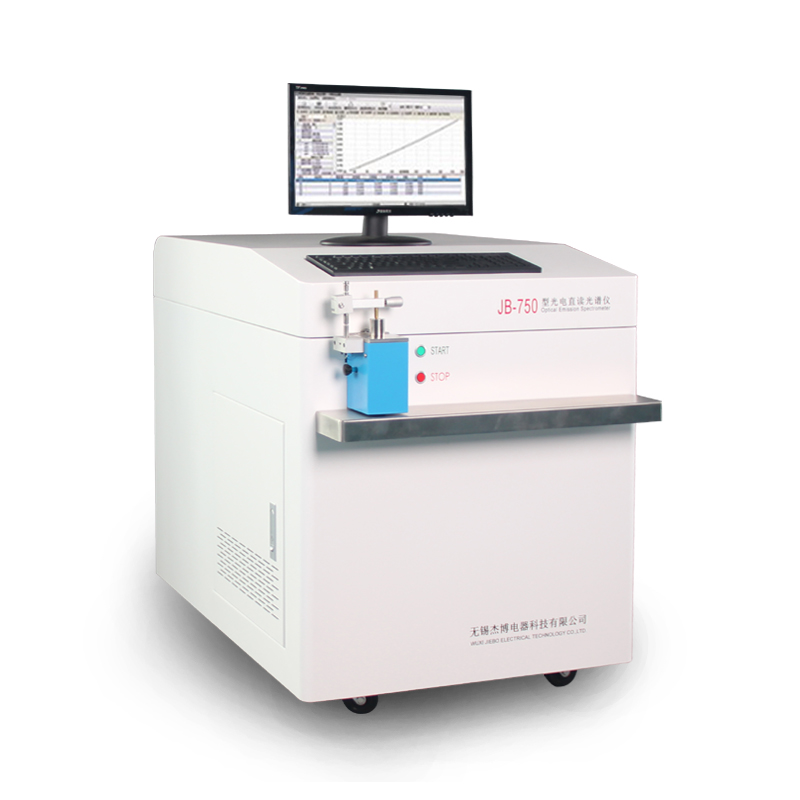

對直讀光譜儀的原理及結構簡介
直讀光譜儀的原理及結構簡介光電直讀光譜儀對發射光譜儀,主要通過測量樣品發行代表每個元素特征光譜的光的強度和定量分析樣品的儀器。
無論國內或國外光電直讀光譜儀,基本可以根據功能分為四個模塊,即:
一、勵磁系統:任務是使固體樣品充分霧化,并發出光線發射光譜的每個元素。
二、光學系統:勵磁系統產生復雜的光學信號處理、排序、分離、篩選和捕獲)。
三、測量和控制系統:測量代表每個元素的特征譜線強度,通過各種手段,譜線強度計算機可以識別信號轉化為數字信號。
控制儀器的正常操作
四、數據處理的計算機軟件系統:計算機接收光強度數據的每個通道操作各種算法,一個穩定、準確的示例內容。
光電直讀光譜儀的類型和特征四個模塊:
一、勵磁系統:
(1)高能源預燃低壓火花激發光源激發高純氬氣氛:使用高能預燃,大大降低了樣品結構霧化的結果
(2)高壓火花激發光源高純氬氣氛的啟發:光強度不穩定
(3)低壓火花激發光源激發高純氬氣氛:穩定的光強相同的樣品,但樣品結構影響霧化無能為力
(4)直流激發光源、高純氬弧焊激勵氛圍:樣品中微量元素的光譜分辨率和探測范圍具有良好的效果。
(5)數控激發光源、高純氬氣氛激勵:根據每個元素的光譜特征樣本,激發過程分為靈活可調幾個時期,每個一段時間只有幾個類似的元素給出好的激發態激發,和只有少數元素。
二、光學系統:
光學系統在軌道上,光學系統結構是穩定的,沉重和笨重。十字架；中階梯光柵色散光學系統:體積小,高分辨率,一般固體成像系統采集。
三、測量和控制系統:
(一)測量系統:
(1)光電倍增管積分模數轉換電路:一般邢先生-龍格光學系統或C - T光譜的收集器,光電倍增管在電路只能收集后譜線強度。
(2)CCD / CID探測器DSP:一般為中階梯光柵色散的光學系統,引入靈敏度略低于光電倍增管,但可以做全面收購。
(二)控制:
(1)多層光路光電隔離控制收購控制勵磁控制
(2)采用高抗干擾通信協議的有效控制和數據反饋。
四、計算機軟件和數據處理系統:
(1)內部的標準方法
(2)通過一個標準的材料畫曲線。
(3)通過PDA技術篩選數據。
(4)通過軟件通道測量數據為背景,第三個元素干擾干擾操作。
(5)通過控制數量的樣品回去儀器漂移。
